产品应用

1.石油／石化／化工

与节流孔板配套，提供专业的流量测量和控制 。可测量管道和贮罐的压力或液位。

2.电力／城市煤气／其它公用事业

要求测量高稳定度和高精度的的场合

3.纸浆和造纸

用于要求耐化学液体、耐腐蚀性液体之类的变送器。

4.钢铁／有色金属／陶瓷

用于炉膛压力测量等要求高稳定性，高精度测量的场合。用于在严格控制(温度、湿度等)条件下要求稳定测量压力的场合。

5.机械／造船

用于在严格控制(温度、湿度等）条件下要求稳定测量压力的场合。

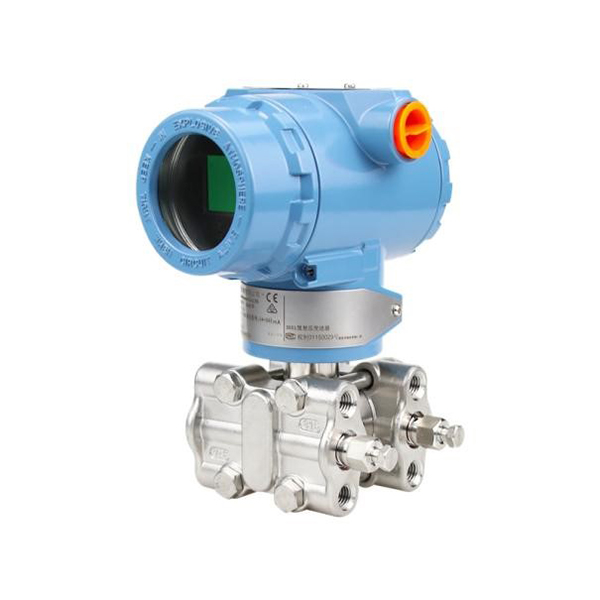

工作原理

过程压力通过容室两侧或一侧的隔离膜片及灌充液传至其中心测量膜片 。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比，*大位移约O.lmm，这种位移转变为电容板上形成的差动电容，由电子线路把差动电容转换成二线制的4-20mA DC输出信号。

外形尺寸与安装连接示意图

变送器品种分类详细表

注：1、智能变送器可进行10：1以上量程迁移，但为保使用的各项指标均达到高性能，建议用户上表或选型表推荐量程进行选型。

2、准*度0.1%FS在订货时需特殊说明。

定货须知

1)变送器型号可根据选型规格表按需要确定

2)选型规格表中的数字、符号必须填写清楚、无误。

3)如有正负迁移，必须注明迁移量数值4)差压变送器如需配三阀组，需另行注明

5) 选 购 远 传 变 送 器 时 ，还应根据不同远传法兰选型表按需确定。

6) 如果远传变送器要在真空场合和高温场合下使用，订货时要特殊注明。

7）接触介质0形密封环的材料有丁請橡胶和氟胶等

8）无特殊说明，出厂时灌充液为硅油。
